Overzicht

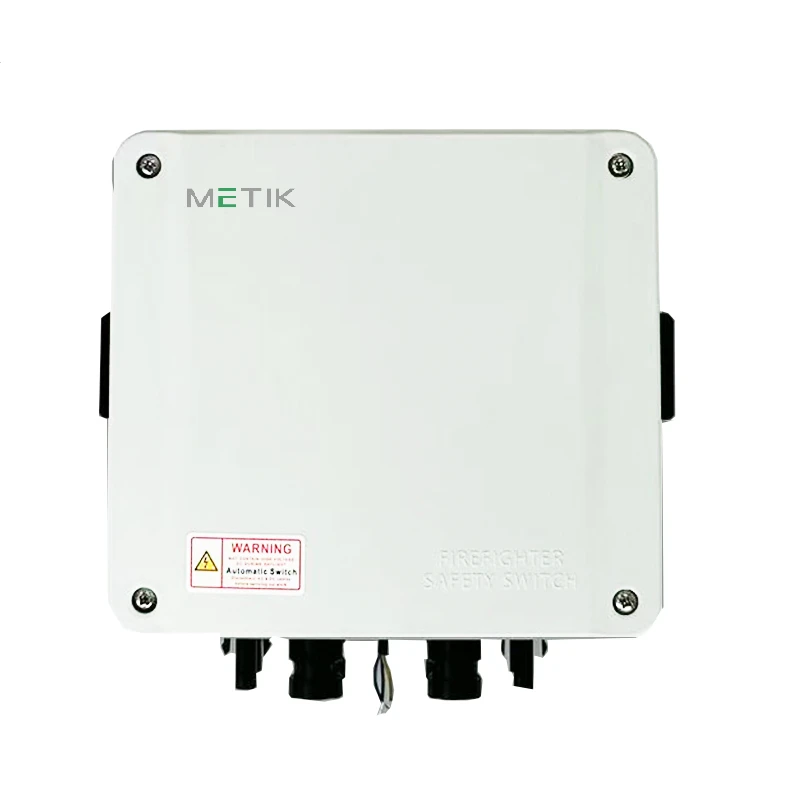

De Fireman Switch is een gespecialiseerde, zware -DC-ontkoppelingssimulator die in de buurt van de zonnepanelen op het dak wordt geïnstalleerd. Het primaire doel is het bieden van automatische of handmatige elektrische isolatie van levenslijnen met hoge- gelijkstroom (DC) die tijdens een noodsituatie door een gebouw lopen.
Technische specificaties
|
Parameter |
Specificatie |
|
Maximale systeemspanning |
1000V / 1500V gelijkstroom |
|
Nominale bedrijfsstroom |
16A / 32A / 40A / 55A |
|
Paalconfiguratie |
2P / 4P / 4B (dubbele MPPT-ondersteuning) |
|
Isolatie- en overspanningswaarde |
Uimp 8kV |
|
Mechanische levensduur |
>10.000 operaties |
|
Elektrisch uithoudingsvermogen |
>1.500 ontkoppelingscycli bij volledige- belasting |
|
Controle voeding |
100–240 V wisselstroom, 50/60 Hz |
Belangrijkste kenmerken
Uitsterven van magnetische boog:Gepatenteerde magnetische boog-bluskamers onderdrukken gelijkstroombogen onder IEC 60947-3 gebruikscategorieën, waardoor contacterosie wordt verminderd om de contactweerstandsbenchmarks op lange termijn te handhaven.
Structurele integriteit bij hoge- temperaturen:De behuizing van polycarbonaat behoudt de nominale mechanische doorbuiging en slagsterkte onder zonnestraling op het dak tot een omgevingslimiet van 85 graden.
Veer-aangedreven mechanische aandrijving:Een door een motor-aangedreven opslagveer ontgrendelt mechanisch binnen 150 ms bij stroomuitval van de AC-besturing, waarbij fysieke DC-isolatie wordt uitgevoerd om te voldoen aan de vereisten voor snelle uitschakeling op afstand.
IP66 afgedichte behuizing met geïntegreerde ventilatie:UV-gestabiliseerde behuizing uitgerust met een druk-membraanklep om interne condensatie door dagelijkse temperatuurschommelingen te elimineren zonder afbreuk te doen aan de IP66-bescherming.
Productieprecisie
Geautomatiseerde assemblage en kwaliteitscontrole
Productielijnen maken gebruik van geautomatiseerde torsie-bevestigingsstations met digitale registratie om een uniforme klemkracht over alle structurele verbindingen te garanderen.
Ingress- en hermeticiteitsverificatie
Elke afzonderlijke eenheid ondergaat een geautomatiseerde druk-valtest om de IP66-afdichtingsintegriteit te verifiëren voordat deze definitief wordt verpakt.
Routinematige diëlektrische testen
Alle units doorstaan de geautomatiseerde optische inspectie (AOI) voor de besturingselektronica, gevolgd door een 3,5 kV AC-isolatietest om de diëlektrische weerstand te verifiëren.
AQL 0.4 Audit- en omgevingstests
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Commerciële voorwaarden
MOQ & OEM-opties:Minimale bestelhoeveelheid is 200 stuks voor standaardmodellen; Aangepaste OEM-branding en configuratieprotocollen vereisen minimaal 1.000 eenheden.
ISTA-3A & ISPM-15-verpakking:Verzonden in dubbel-wandige 5- golfkartondozen met op maat gemaakte-gegoten HDPE-schuiminzetstukken, gepalletiseerd op warmtebehandelde, gegaste houten pallets.
Containeroptimalisatie:Een standaard 20GP-container biedt plaats aan maximaal 5.400 verpakte eenheden, waardoor de volume-efficiëntie wordt geoptimaliseerd en de zeevrachtkosten per-eenheid worden verlaagd.
Doorlooptijd:Voltooiing van de eerste batch binnen 25 werkdagen na-storting; terugkerende raamcontractbestellingen die binnen 10 werkdagen worden verzonden.
Ondersteunde Incoterms:FOB-, CIF- en DDP-leveringsvoorwaarden beschikbaar.
After-Ondersteuning na verkoop
5 jaar functionele garantie:Dekt 100% vervanging van mechanische of elektrische functionele storingen onder standaard bedrijfsparameters.
24-uurs technische SLA:Bij vragen over engineering en netwerkcompatibiliteit- ontvangt u binnen 24 uur een formeel technisch antwoord van het R&D-team.
Techniekevaluatievoorbeelden:Evaluatie-eenheden beschikbaar voor laboratoriumkwalificatie en tests van de compatibiliteit van omvormers-.
15 jaar beschikbaarheid van reserveonderdelen:Gegarandeerde continue levering van componenten met exacte mechanische vorm- en interne reserveonderdelen na- aankoop.
Protocol voor geavanceerde vervanging:Na verificatie van een serieel defect (meer dan 0,1% velduitvalpercentage) worden vervangende eenheden onmiddellijk per lucht-verzonden om de downtime van de locatie tot een minimum te beperken.
Veelgestelde vragen
Vraag: Aan welke internationale veiligheidscertificeringen voldoet de Fireman Switch?
A: De brandweerschakelaar is ontworpen en getest volgens IEC 60947-3 DC-gebruikscategorie voor fotovoltaïsche ontkoppelingstoepassingen, met nominale spanningen tot 1000 V DC en 1500 V DC. CE-markeringsdocumentatie en typetestrapporten van derden- die de 8 kV-piekpulswaarde en IP66-bescherming tegen binnendringing verifiëren, kunnen worden gedownload bij projectregistratie.
Vraag: Kan deze schakelaar worden geïntegreerd in bestaande omvormersystemen voor zonne-energie?
EEN: Ja. De switch ondersteunt 2P- en 4P-poolconfiguraties met dubbele MPPT-ingangsmogelijkheden, waardoor hij compatibel is met de meeste stringomvormer-architecturen van fabrikanten zoals SMA, Huawei en Fronius in de 1000V DC- en 1500V DC-systeemklassen.
Vraag: Hoe wordt boogonderdrukking geverifieerd onder reële bedrijfsomstandigheden?
A: Boogonderdrukking is gevalideerd door middel van IEC 60947-3 duurzaamheidstests bij nominale stroom (16A tot 55A) en volledige DC-belastingsspanning, wat bevestigt dat de gepatenteerde magnetische boog-bluskamers de vereiste groter dan of gelijk aan 1.500 ontkoppelingscycli bij volledige belasting bereiken, waarbij de contactweerstand binnen de specificatie blijft.
Vraag: Wat gebeurt er als de stuurvoeding uitvalt?
A: Wanneer de AC-stuurstroom (100–240 V) uitvalt, wordt de door een veer-aangedreven mechanische actuator binnen 150 ms vrijgegeven en worden de DC-contacten fysiek geopend zonder enige elektronische opdracht-een faal-veilig ontwerp dat voldoet aan de NEC 2017 Artikel 690.12-intentie voor snelle uitschakeling.
Vraag: Hoe wordt de betrouwbaarheid op de lange- termijn gegarandeerd voor alle productiebatches?
A: Elke productiebatch wordt gecontroleerd volgens de ISO 2859-1 AQL 0.4-normen, waarbij willekeurige monsters worden onderworpen aan thermische cycli van -40 graden tot +85 graden en geautomatiseerde 3,5 kV AC diëlektrische tests op 100% van de eenheden doorstaan.
Vraag: Is de schakelaar geschikt voor extreme dakomgevingen?
EEN: Ja. De IP66-afgedichte behuizing van polycarbonaat is bestand tegen continue omgevingstemperaturen tot 85 graden onder directe zonnestraling, en de geïntegreerde drukvereffenende membraanklep voorkomt interne condensatie door dagelijkse temperatuurschommelingen zonder de bescherming tegen binnendringing in gevaar te brengen.
Vraag: Welk soort onderhoud is vereist na installatie?
A: Er is geen intern onderhoud vereist. Het enige aanbevolen onderhoud is een jaarlijkse visuele inspectie van het aansluitkoppel (vastdraaien tot de gespecificeerde 2,5 Nm volgens de installatiehandleiding) en een functionele test van het externe uitschakelsignaal om de activering van 150 ms te bevestigen.
Vraag: Kan het apparaat worden gebruikt in PV-systemen die voldoen aan de eisen voor snelle uitschakeling?
EEN: Ja. Wanneer de schakelaar is aangesloten als snelle uitschakelingsinitiator op array-niveau en is aangesloten op een AC-besturingssignaal van een compatibele omvormer, voldoet de schakelaar aan de NEC 2017 §690.12 vereisten voor snelle uitschakeling voor systemen die op of in gebouwen zijn geïnstalleerd.
Vraag: Hoe wordt de productconsistentie bij grote bestellingen gegarandeerd?
A: Voor grote bestellingen bieden AQL 0.4-batchaudits statistisch robuuste steekproeven-op dit acceptatieniveau zou een batch van 5.000 eenheden nul defecten vereisen in een steekproef van 200 eenheden om te slagen, waardoor een zeer hoge uitgaande kwaliteit wordt gegarandeerd.
Vraag: Wat zijn de belangrijkste foutscenario's die het systeem moet voorkomen?
A: De drie belangrijkste foutscenario's die in het ontwerp worden aangepakt, zijn contactlassen onder hoge DC-inschakelstroom, ongecontroleerde boogvorming tijdens live-ontkoppeling van de belasting en onvolledige isolatie veroorzaakt door een defect in het stuurcircuit.
